Uzay kafesleri

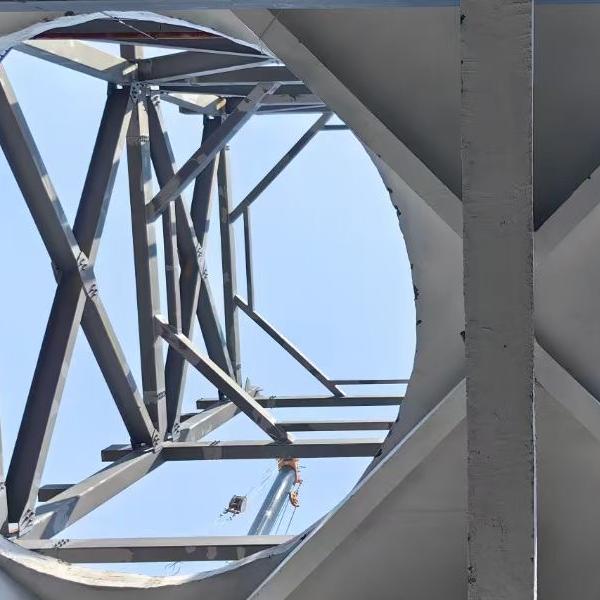

A space truss (or space frame) is a three-dimensional structural system composed of interconnected linear elements (rods, bars, or tubes) arranged in a geometric pattern. Unlike planar trusses that operate in two dimensions, space trusses distribute loads in multiple directions through triangulated lattice structures, enabling them to span large volumes Verimli bir şekilde . Bu sistemler, olağanüstü sertlik-ağırlık oranlarını korurken karmaşık yükleri (assiyal kuvvetler, bükme momentleri, kesme ve burulma) işlemek için tasarlanmıştır .
ürün tanıtımı
Temel özellikler
- Üçgenleştirilmiş Geometri: Temel birim, birbirine bağlı üyeler tarafından oluşturulan bir tetrahedron veya piramit şeklindeki bir hücredir . Bu üçgenleme, doğal sertlik ve stabilite sağlar .
- Üç boyutlu yük dağılımı: kuvvetler üç eksen (x, y, z) boyunca iletilir, bükülme gerilmelerini ve sapmalarını en aza indirir .
- Modülerlik: önceden fabrikasyonlu tekrarlayan birimler hızlı montaj ve ölçeklenebilirlik sağlar .
- Hafif verimlilik: Uzun açıklıklı uygulamalar için ideal olan minimum malzeme kullanımı ile yüksek mukavemet elde eder .
Yapısal bileşenler
Uzay kafesleri üç birincil bileşenden oluşur:
Üyeler (çubuklar/kirişler)
- Malzeme: Yüksek mukavemetli çelik, alüminyum alaşımlar veya gelişmiş kompozitler .
- Kesit: Dairesel içi boş bölümler (CHS), kare içi boş bölümler (SHS) veya dikdörtgen tüpler .
-Fonksiyon: sıkıştırma veya gerginlik elemanları olarak hareket edin . Optimal çaptan kalınlık oranları burkulmayı önler .
Düğümler
- Türler:
- Küresel Eklemler: Çok yönlü rotasyona izin verin (endüstriyel yapılarda yaygın) .
- Menteşeli eklemler: Belirli eksenlere dönüşü kısıtlayın (çatılarda veya köprülerde kullanılır) .
- Tasarım: Eşit yük dağılımını sağlamak için hassas işlenir . kaynaklı, cıvatalı veya etli bağlantılar .
Destek sistemleri
- İkincil üyeler birincil kafesleri yanal burkulmaya veya rüzgar yüklerine karşı stabilize eder .
- diyagonal diş telleri, x-bringing veya çevre momenti çerçeveleri içerir .
Uzay kafeslerinin mekaniği
01
Yük dağılımı
Düğümlerde uygulanan yükler, . üyelerindeki eksenel kuvvetler aracılığıyla aktarılır.
- Çatı düğümündeki dikey bir yük, kesişen elemanlar boyunca sıkıştırma ve gerilme kuvvetlerine ayrılır .
- Rüzgar kesme, diyagonal destek ve üçgenleme kesme ağları ile direnir .
02
İstikrar analizi
- Global stabilite: Basınç yükleri altında burkulmaya direnç . Euler'in formülü ve sonlu eleman analizi (FEA) Kararlılığı doğrulayın .
- Yerel burkulma: Bireysel üyelerin stres altında deforme olmasını önler . İnce üyeler daha kalın duvarlar veya çapraz ayar gerektirir .
03
Fazlalık
- Statik olarak belirsiz: Fazla üyeler, bir bileşen arızalanırsa yükleri yeniden dağıtma, fazlalık sağlar .
- Yedekleme Oranı: (Toplam Üyeler - Gerekli Minimum Üyeler)/Gerekli Minimum Üyeler olarak hesaplanır .
Başvuru
Uzay kafesleri geniş açıklıklı, hafif ve karmaşık geometrilerde mükemmel . yaygın kullanımlar şunları içerir:
Mimari yapılar
- Spor Arenalar: Stadyumlar için Çatı Sistemleri (E . G ., Pekin Ulusal Stadyumunun "Bird's Nest") .
- Sergi Salonları: Müzeler veya Ticari Fuarlar İçin Kavisli Çatılar .
- Havaalanı Terminalleri: Entegre aydınlatma ve HVAC kanallı uzun açıklıklı kanopiler
01
Endüstriyel altyapı
- Depolar: 30- metre+ net açıklıklar .
- Fabrika Çatıları: montaj bitkileri için modüler kafesler, kurulum sırasında kesinti en aza indirme .
- Soğuk depolama: Poliüretan köpük panelli yalıtımlı boşluk çerçeveleri .
02
Ulaşım Mühendisliği
- Köprüler: Yaya gökyüzü köprüleri ve uzun açıklıklı araç köprüleri .
-Demiryolu İstasyonları: Çevre dostu tasarımlar için Glulam Timber-Uzay Çerçevesi Hibritleri
03
Havacılık ve Deniz
- Uydu antenleri: Teleskopik yapılar için dağıtılabilir alan çerçeveleri .
- Gemi güverteleri: Offshore platformları için korozyona dayanıklı alüminyum kafesler .
04
Geçici yapılar
- Sergi Standları: Ticaret Fuarları İçin Yeniden Kullanılabilir Kafesler .
- Felaket Yardım Sığınakları: Hızla Birleştirilmiş Acil Konut .
05
Uzay trusses, yapısal mühendislik, harmanlama verimliliği, estetik ve çok yönlülük ., üçgenleme ve modüler tasarımdan yararlanarak, modern mimari, endüstriyel altyapı ve sürdürülebilir kalkınma, .} 'dır. Üç Boyutlu Mühendislik .
