Ana Çelik Yapı Ürünleri İçin Kapsamlı Çözüm
FSS şirketi profesyonel bir çelik yapı ürün tasarımı, üretimi, imalat ve montaj entegrasyon şirketidir; müşterilerimize samimi profesyonel hizmet için kapsamlı çelik yapı ürün çözümleri sağlayabiliriz.
1. Uluslararası Kodlara Göre Yapısal Tasarım
Tasarım Kodları ve Malzeme Seçimi
Çin Standardı: Q345B (akma dayanımı: 345 MPa) veya Q235B (akma dayanımı: 235 MPa) çelik kaliteleri gibi malzemeleri seçerek GB 50017-2017 Çelik Yapıların Tasarımı Kurallarına uyun. Temel standartlar arasında karbon çeliği için GB/T 700-2006 ve düşük alaşımlı çelik için GB/T 1591-2008 yer alır.
ABD Standardı: ASTM A992 (Fy=50 ksi) veya ASTM A36 (Fy=36 ksi) kullanarak AISC 360-22 Yapısal Çelik Binalar Spesifikasyonunu izleyin.
Avrupa Standardı:EN 1993-1-1 (Eurocode 3) ile uyumlu olun ve S355 (akma dayanımı: 355 MPa) veya S275 gibi çelik kalitelerini seçin.
Ürün Tasarım Özellikleri
Tasarım hesaplamaları yük analizini (ölü, canlı, rüzgar, sismik), bağlantı detaylandırmasını ve stabilite kontrollerini içerir.
Standartlaştırılmış ürün modelleri (örneğin, H-kirişler, BOX-bölümleri, TUBE kafes kiriş bölümleri) açıklık, yük kapasitesi ve bölgesel kod gereksinimlerine göre seçilir.
2. Detaylandırma ve Üretim Çizimleri için Tekla Yapıları

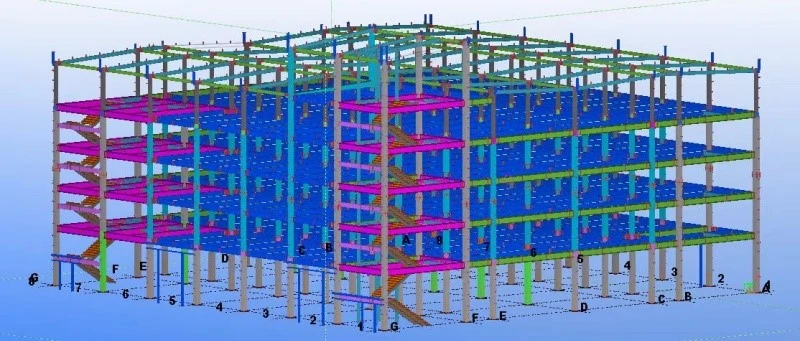

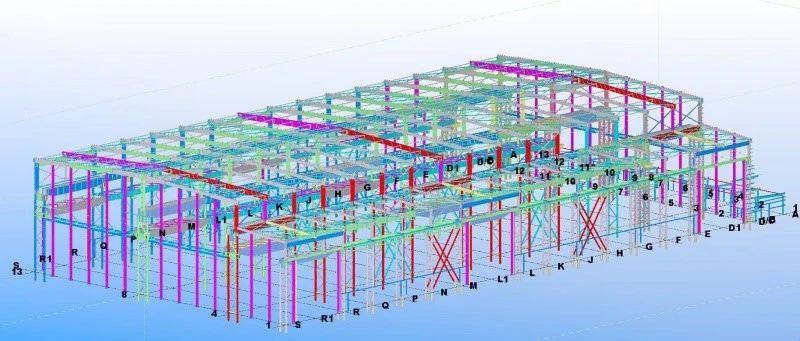

3D Modelleme ve Detaylandırma:
Kod-uyumlu bağlantılar (ör. cıvatalı, kaynaklı) içeren doğru 3D modeller oluşturmak için Tekla Structures'ı kullanın.
Hassas boyutlar, kaynak sembolleri ve cıvata spesifikasyonlarıyla imalat çizimleri oluşturun.
Temel Teslimatlar:
Montaj Çizimleri: Bileşen konumlandırmasını ve kaynak/cıvatalama sıralarını vurgulayın.
Parça Listeleri: Ayrıntılı malzeme özellikleri (örn. plaka kalınlığı, cıvata kaliteleri).
Çakışma Tespiti: Karmaşık montajlardaki çakışmaları imalattan önce çözün.
Kalite Güvencesi:
Uyumluluk açısından{0}çizimleri GB 50205 (Çin), AWS D1.1 (ABD) veya EN 1090 (Avrupa) ile çapraz kontrol edin.
3. Üretim ve Kalite Kontrol
Üretim Süreci
Malzeme Denetimi: Çelik sertifikalarını (örneğin, GB/T 700, ASTM A6) doğrulayın ve mekanik testler (çekme, darbe) gerçekleştirin.
İmalat:
Kesme: 2 mm'den az veya buna eşit toleransla CNC plazma/oksi-yakıtla kesme.
Kaynak: Nitelikli prosedürleri izleyin (örneğin, Çin için GB 50661, ABD için AWS D1.1). Kritik bağlantılar için tam-penetrasyonlu kaynaklar (örneğin, kiriş-kolon bağlantıları).
Cıvata Deliği Delme: ±1,5 mm tolerans dahilinde delik hizalamasını sağlayın.
Kalite Kontrolleri:
Boyutsal Doğruluk: Bileşen geometrisini doğrulamak için lazer taramayı kullanın.
-Tahribatsız Muayene (NDT):
Tam-penetrasyonlu kaynaklar için Ultrasonik Test (UT) (Çin için GB 11345'e göre B Sınıfı).
Yüzey çatlakları için Manyetik Parçacık Testi (MT).
Kaplama Denetimi: Korozyon önleyici kaplamaların standartları karşıladığını doğrulayın (örneğin, yüzey hazırlığı için GB/T 8923, boya sistemleri için ISO 12944).
4. Paketleme ve Nakliye
Ambalaj Standartları
Çelik Paletler: Bileşenleri ahşap ve çelik çerçeveyle sabitleyin (örn. Paketleme bandı).
İşaretleme: Her paketi ISO 780'e göre proje kimliği, ağırlık ve taşıma talimatlarıyla etiketleyin.
Konteyner Yükleme
Taşıma sırasında deformasyonu önlemek için CAD-tabanlı yükleme planlarını kullanarak alanı optimize edin.
Kargoyu konteynerlerin içinde hareketsiz hale getirmek için döner kilitler ve destek torbaları kullanın.
Belgeler:
Değirmen Sertifikaları, NDT raporları ve Destinasyon düzenlemeleriyle uyumlu Paketleme Listeleri sağlayın (örneğin, Avrupa için CE işareti, ABD için AISC sertifikası).
Uyumluluk ve Sertifikasyon
Çin Standardı: GB 50205-2020《İnşaat Kalitesinin Kabulü Kodu ekspres.
ABD Standardı: AISC Sertifikalı İmalatçı Programı.
Avrupa Standardı: EN 1090-1 (Yürütme Sınıfı 2-4).
Bu çözüm, gelişmiş yazılımı, sıkı kalite protokollerini ve lojistik optimizasyonunu birleştirerek küresel standartlara{0}}uçtan-uyumluluğu sağlar. Tüm ayrıntılar için belirtilen standartlara ve spesifikasyonlara bakın.
